La chromatographie sur couche mince se réalise avec des plaques, métalliques ou en matière plastique, recouvertes de gel de silice solidifié qui constitue la phase fixe. Elles se préparent en traçant 2 traits au crayon gris : une ligne de dépôt et une ligne de front :
On dépose alors une goutte de liquide à analyser grâce à des micropipettes (ou capillaires) :

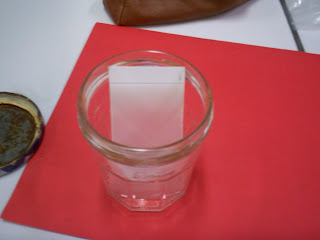

On place alors la plaque dans la cuve à élution qui contient l'éluant.
L'éluant monte par capillarité en entraînant les espèces chimiques.

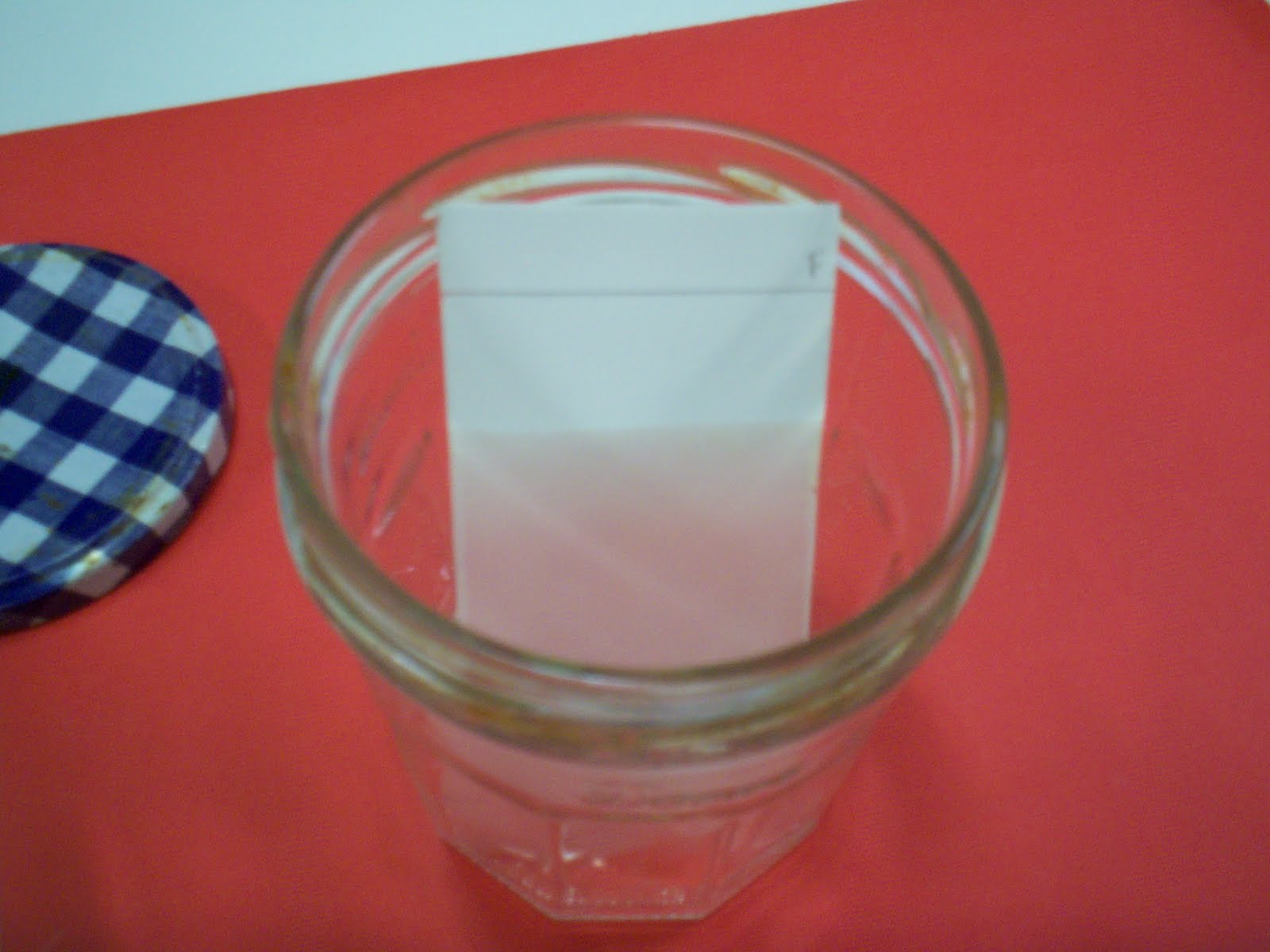

On peut observer sur les photos la "montée" de l'éluant. Attention, dans la pratique, il ne faut pas enlever le couvercle de la cuve tant que l'élution n'est pas terminée.
Lorsque l'éluant atteint la ligne de front, on sort la plaque de la cuve :
Les espèces chimiques étant incolores, il faut révéler la plaque :
Technique n°1 :
On peut révéler les tâches sous une lampe à UV. Il suffit alors d'entourer les tâches au crayon gris :
Technique n°2 :
On place la plaque dans une cuve contenant du sable et des vapeurs de diiode :
2) Chromatographie sur colonne :
On prépare le tube en plaçant un petit morceau de ouate au fond du tube puis de la silice :
On prépare le tube en plaçant un petit morceau de ouate au fond du tube puis de la silice :
On place ensuite un nouveau morceau de ouate puis on fait couler de l'eau distillée :

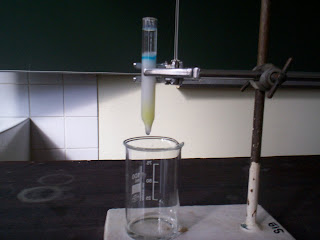

Lorsque l'eau distillée commence à couler du tube, on place une goutte de sirop de menthe. On verse de l'eau et le colorant jaune est alors entraîné :
Le colorant jaune étant entraîné, il reste alors le colorant bleu qui lui n'est pas soluble dans l'eau.
On continue à verser de l'eau jusqu'à ce que colorant jaune soit arrivé au bout du tube.
On continue à verser de l'eau jusqu'à ce que colorant jaune soit arrivé au bout du tube.
On peut alors le recueillir :
On verse alors de l'éthanol pour faire descendre le colorant bleu qui est soluble dans l'éthanol.
On continue à verser de l'éthanol jusqu'à ce que le colorant bleu soit recueilli :
On a alors séparé les espèces et on les a extraites :
