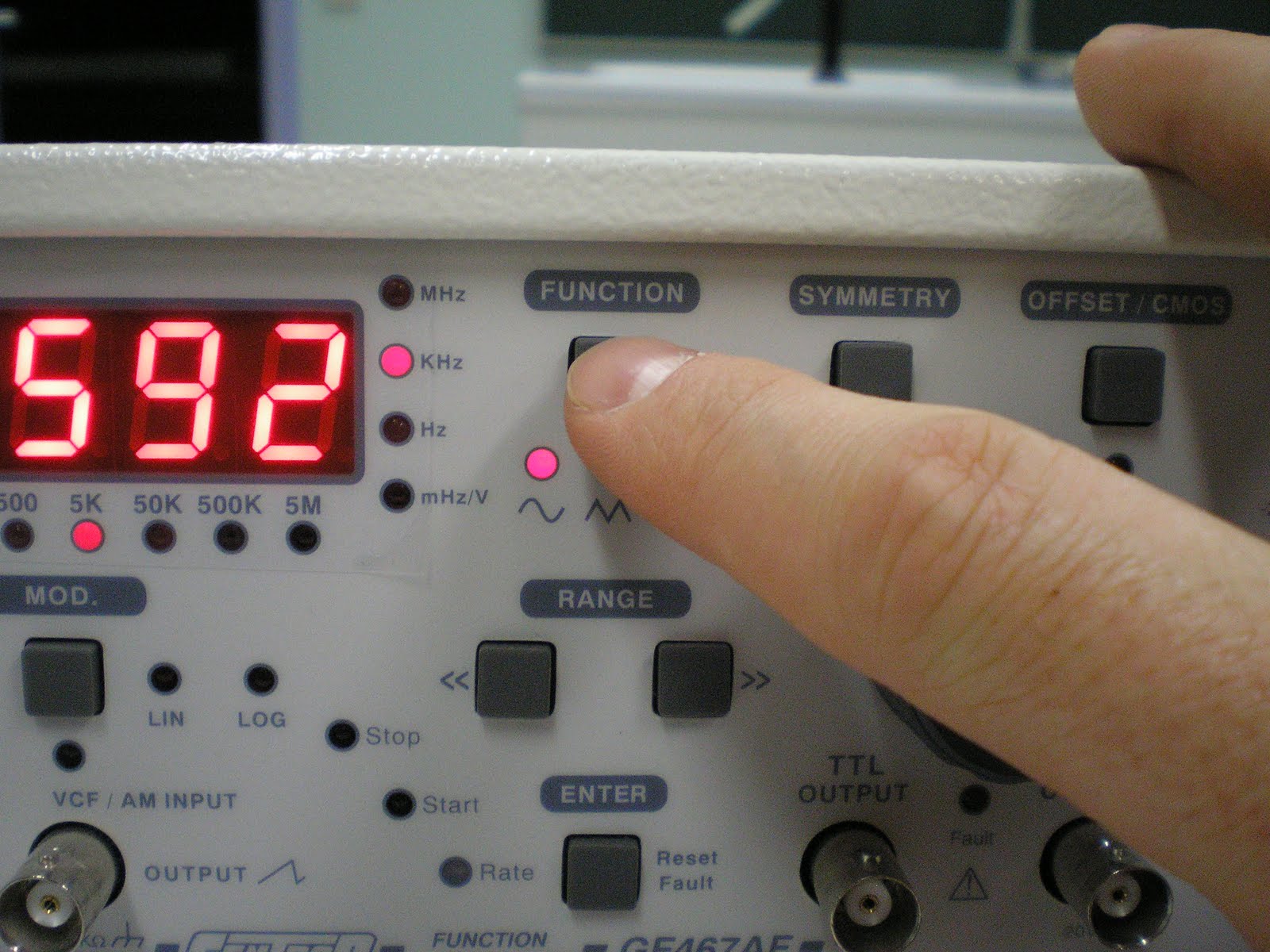

On utilise la touche FUNCTION :
2) On règle ensuite la fréquence :
On utilise les touches RANGE << et >> pour choisir la gamme de fréquence (l'unité Hz kHz ou MHz)
On utilise les touches RANGE << et >> pour choisir la gamme de fréquence (l'unité Hz kHz ou MHz)
Puis on utilise le gros potentiomètre central pour ajuster la valeur voulue (ici 5kHz)
on peut utiliser la touche SELECT pour sélectionner un réglage Grossier(Coarse) - Moyen (Med) ou fin (Fine) du potentiomètre :
3) Réglage de l'amplitude :

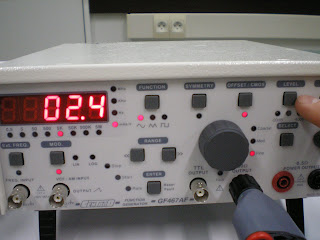

On appuie sur la touche LEVEL puis on utilise le gros potentiomètre central pour régler la valeur (ici 8V)
II) Observation à l'oscilloscope :
1) Montage :

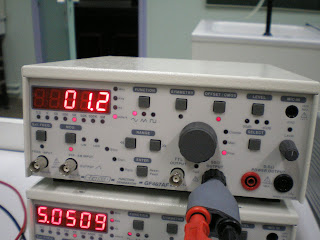

On relie le GBF à la voie 1 de l'oscilloscope et on place un multimètre réglé en fréquencemètre :1) Montage :
2) réglage du zéro de l'oscilloscope :
On appuie sur la touche GD (réglage du zéro) puis on règle grâce au potentiomètre Y-POS1 (voie1)
On a alors la trace au centre :
Il faut alors désenclancher le bouton GD et appuyer sur la touche AC/DC :
3) signal modulant et porteuse :
La porteuse est le signal envoyé par le 1er GBF (5kHz) et le signal modulant est le signal envoyé par le 2ème GBF (100Hz + tension de décalage).
Voici le réglage du 2ème GBF :
A cette tension, il faut en plus ajouter une tension de décalage :
4) Ajout d'une tension continue :
Pour ajouter une tension de décalage, on appuie sur la touche OFFSET/CMOS puis on règle grâce au gros potentiomètre central (ici 2,0 V) :
Pour observer ce décalage à l'oscilloscope, il faut être en position DC de l'oscilloscope :
On observe alors ceci :
III) Modulation d'amplitude :
1) Montage :

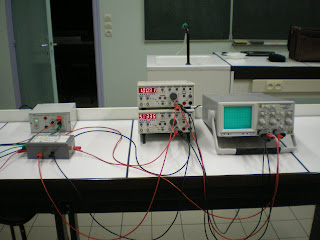

On relie les 2 GBF aux 2 entrées d'un multiplieur. On observe, en sortie, un signal modulé directement à l'oscilloscope :
Voici la procédure l'allumage du montage :
2) Qualité de la modulation :
Pour vérifier la qualité de la modulation, on passe sur le mode XY de l'oscilloscope :
Pour vérifier la qualité de la modulation, on passe sur le mode XY de l'oscilloscope :
On appuie sur DUAL pour observer les 2 voies en même temps, on règle les 2 voies sur le même calibre (1V/DIV) et on appuie sur la touche XY :
Avec ces réglages, on observe ceci :
En observant un trapèze, on a une bonne modulation.
Pour faire varier le taux de modulation, on peut faire varier la tension de décalage.
On observe une modulation limite lorsqu'on observe un triangle. Ici, pour une tension de 1,2 V :
On observe une modulation limite lorsqu'on observe un triangle. Ici, pour une tension de 1,2 V :
La modulation est mauvaise quand on observe ceci :
Voici une vidéo qui résume tous ces cas :
